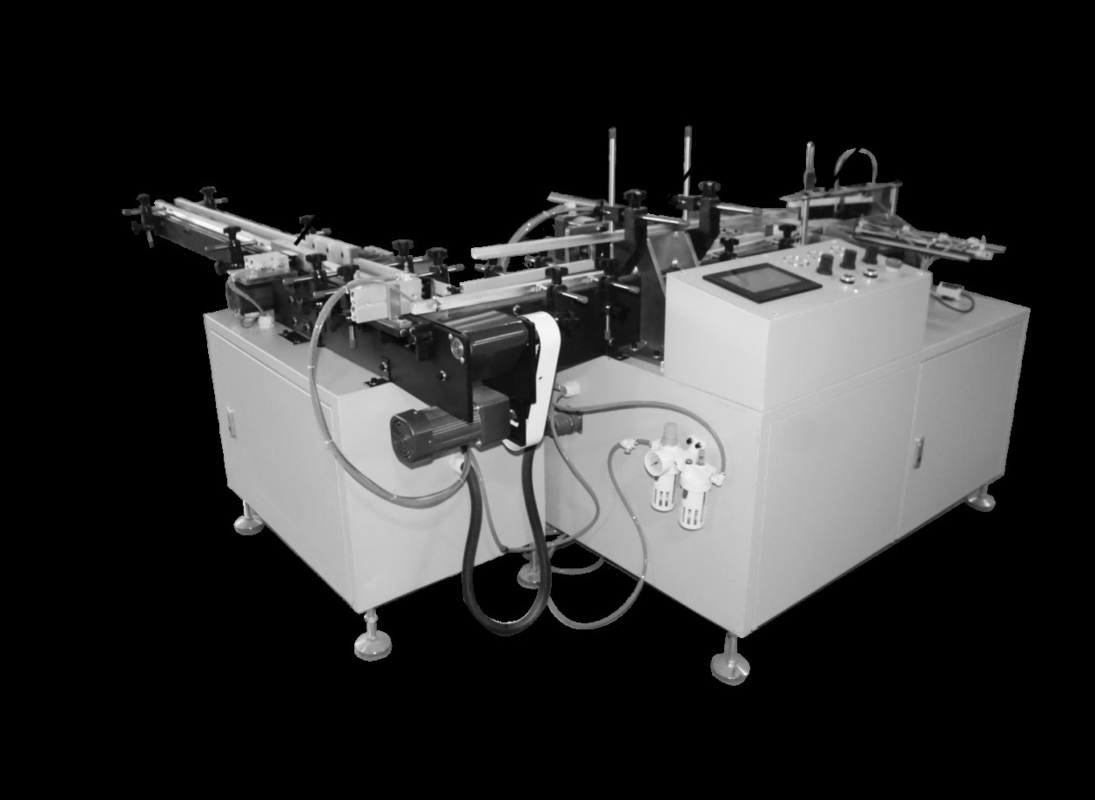

자동 열 축소 포장 기계

3.1주요 기술 매개 변수

종이 롤 직경 30-90mm

종이 롤 길이 35~90mm

변속기 벨트 길이 125mm

끊기 속도 125번/분 (최대)

평면 펀싱 속도 125번/분 (max)

변속역 속도 40-500mm/s

플라스틱 패키지 추진 속도 22배/분 (max)

플라스틱 패키지 추진 길이 30-400mm

전압 220V/50HZ

기계 무게 380kg

부러지는 부분

실린더 작동 동안, 조심스럽게 종이 롤에 누르십시오, 그리고 종이 롤의 크기를 조정 할 수 있습니다,

롤 푸시 부문

실린더의 도착 후 클리어의 구성 요소 부분을 끊어서 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤 롤

아빠팅예술

롤 패팅 실린더는 롤링 플레이트를 움직여서 롤링 실린더가 밀어내는 종이 롤은 두께에 따라 평평하게됩니다.다음 공격에 대비하기 위해.

밀어의부분

• 밀고 롤 실린더

밀기 실린더의 양쪽에 있는 선형 안내 레일로 밀기 힘은 밀기 안정성을 향상시키기 위해 지원으로 사용됩니다.

• 검출 전날

탐지 눈은 종이 롤이 밀어 놓는 판에 도달하고 실린더가 종이 롤을 밀어내는 것을 감지합니다.

• 종이 바프

롤 플레이트에는 많은 장착 구멍이 있으며 롤 바플은 회전 롤의 수를 변경하기 위해 장착 구멍의 위치를 선택하기 위해 왼쪽과 오른쪽을 조정 할 수 있습니다.

• 머리 붓

종이 롤에 가볍게 붓을 누르면 됩니다.

운영 사양

매개 변수 설정 지침

1평평화 속도: 평평화 된 실린더의 각 샷에 걸리는 시간, 값이 클수록 작용 주파수가 작고 반대로 주파수가 높습니다.권장 값은 30로 설정됩니다.;

2종이 밀기 속도: 종이를 찢은 후 구석에서 컨베이어 띠의 다른 부분으로 제품을 밀어내는 데 걸리는 시간. 값이 높을수록작용 주파수가 작을수록그렇지 않으면 빈도가 높을수록 권장 값은 25로 설정됩니다.

3- 종이 깨는 속도: 종이 깨는 실린더의 각 깨는 시간, 값이 클수록, 작용 주파수가 작을수록, 그렇지 않으면 주파수가 높을수록,권장 값은 30로 설정됩니다.;

주요 운용 지침

1- 패키지 일줄: 패키지 일줄/두줄 스위치

2평평한 개방: 스위치를 시작하기 위해 실린더를 평평하게;

3- 스위치를 평평하게: 스위치를 닫기 위해 실린더를 평평하게;

4- 종이를 깰 수 있습니다: 종이 실린더를 깰 수 있습니다 스위치를 시작;

5종이 끊기: 스위치를 닫기 위해 종이 실린더를 끊기

PLC 입력/출력 지점 식별 도표

XO: 종이 밀기 섬유 X1: 종이 밀기 실린더의 기원

X2:단 줄의 밀기 센서X3:D잊어줄로 밀어내는 것센서

X4: 종이를 막는 섬유 X6: 비상 정지

Y0: 롤 추진 실린더 Y1: 종이 막기 실린더

Y3: 종이 찢기 실린더 Y4: 종이 긁기 실린더

3.4- 절단 기계의 기술적 매개 변수

3.5 각 부품의 이름

(1) 조작 패널

(2) 높이 조절 수동 바퀴

(3) 축소 필름

(4) 수축 필름 장치 설치

(5) 철폐 가능한 필름 고정 막대

(6) 필름 클러치 손잡이를 당겨

(7) 원형 셰프트

(8) 수축막 열 삼각형판 (상)

(9) 운반 벨트

(10) 비상 정지 스위치

(11) 수축막 개척 삼각형 판 (하단)

(12) 광전력 눈

(13) 발 컵

(14) 봉인 칼 (상)

(15) 견인 모터

(16) 폐기물 수집

(17) 상부 밀폐 절단기 홀더 하우징

(18) 필름 공급 균형 바드 (올리고 아래로 조절)

운영 패널

• 선택적 스위치: 필름을 변경하거나 조정할 때 수동으로 전환, 패키지를 실행할 때 자동으로 전환합니다.
• 길쭉한 밀폐 온도: 길쭉한 밀폐 절단기의 온도를 설정합니다.
• 가로 밀폐 온도: 가로 밀폐 절단기의 온도를 설정합니다.
• 봉인 시간: 봉인 시간을 설정하는 타이머.
• 길이 설정: P 제품은 정해진 시간까지 시그널 라이트를 통해 전기 눈 스위치로 밀폐 절단 자락으로 통과합니다.
• 톨리 레지스터: 제품의 양을 표시합니다.

주요 스위치 사용 지침

• 경로 설정

시간이 길어질수록 축소 필름의 과도한 부분은 길어질 것이고 축소 된 후 좋은 모습을 보이지 않을 것입니다. ( 패키지의 축소 후 필름은 긴장을 유발합니다.)

참고: 시간이 너무 짧을 때, 봉쇄 및 절단 칼은 일반적으로 0.1-0.5 초로 제품에 쉽게 절단 할 수 있습니다. (하지만 시간은 포장지의 두께로 인해 다릅니다.)

• 카운터

패키지는 광전기 눈 스위치를 통과하고, 봉쇄 및 절단 칼이 내려와 다시 올라갈 때 카운터에 번호가 표시됩니다.

*== 카운터에 표시된 번호는 0으로 다시 설정됩니다. 오른쪽 상단에있는 "RESET" 버튼을 누르면 됩니다.

(3) 반대 광 전기 눈 스위치 (운반 벨트 양쪽에 설치)

물품이 전기 안을 통과하면, 스트로크 세터는 작동하고, 밀폐 및 절단 칼은 절단 및 절단을 위해 내려갑니다.

 실행 순서

• 전원 스위치를 켜면, 적절한 온도에 온도를 조절합니다.방 온도 및 사용 된 원료의 두께로 인해 약간의 차이가있을 수 있습니다 긴 칼 175 ° C, 짧은 칼 175 ° C, 밀폐 시간 0.8 ~ 1.2 초
• 포장 물체의 폭에 따라 공급 벨트의 너비를 조정, 손바퀴를 조정하기 위해 상단 삼각형 판의 높이를 조정,그리고 물체로부터 1cm의 거리를 유지.
• 너비 예약은 패키지의 정지 위치와 가로 밀폐 칼의 중심선 사이의 거리에 있습니다. WIP의 높이의 1/2 이상 설정하십시오.
• 포장 중지 시간 컨트롤러 "벨트 배달 중지 시간 ", 즉, 길쭉한 밀폐 절단자 중앙 라인, 및 포장 중지 거리는 1/2의 높이로 설정
• 6cm 높이의 포장 제품에 대해서는, 원료의 예약된 길이를 설정하십시오.
• 패키지의 폭을 설정 한 후, 수축 필름 장치 방법에 따라 수축 필름을 설치하십시오.
• 밀폐 칼 설정에 도달하면, 클램핑 동기 벨트에 구멍을 끝내는 원료를 꺼내, 밀폐를 위해 수동 제어 스위치를 누르십시오.
• 작업 스위치를 켜고 컨베이어 띠를 시작. 컨베이어 띠에 배치 된 제품은 자동으로 밀폐 될 수 있습니다.
