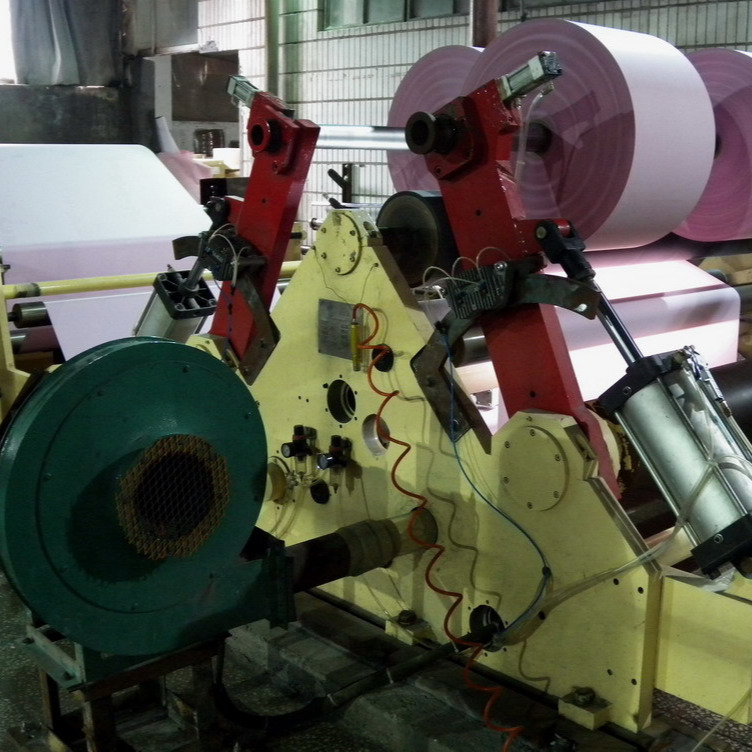

1200 밀리미터 NCR 페이퍼 롤 슬리터 리와인더 무카본 종이 슬리팅 다시 감기 기계

초점 FM1850 고속도 1200 밀리미터 최대 NCR 슬리터 리와인더 무카본 종이 슬리터 리와인더

주요 머신 부분에 대한 기술

1. 전개 부분
1) 타입을 푸세요
자동 웹 가이드와 단일 위치 ; 샤프트를 푸세요 : 3 " 수입된 통풍 수직갱, 수량 : 2 PC ; 알루미늄 웹 가이드 롤은 닝보 중국에서 했습니다 ; 포토 전기 센서와 수입된 웹 가이드, 더 좋은 거대한 롤 센터링을 위한 지역적 관리 박스 ;

2) 장력 조정을 푸세요
미츠비시 일본으로부터 장력 센서와 장력 제어기인 일본으로부터 SMC E/A 컨버터인 이탈리아 RE로부터 공기 브레이크를 사용하시오 그러면 이것들은 함께 폐쇄 고리 장력 조정을 만듭니다 ;
브레이크 사이즈 : 1520 N.M, 수량 : 1개 세트.

2. 메인 머신 부품
1) 이러한 부품은 하부판, 측벽, 배킹 롤, 주요 리드롤 / 라이더 롤 메커니즘과 드라이브부를 포함합니다.

2) 웨브 롤과 스프레더 롤과 가이드 롤이 닝보 중국 dia.120mm으로부터 알루미늄 합금으로 만들어지며, 그 곳에서 더 큰 랩 각은 필요합니다, 롤 직경이 150 밀리미터입니다

3) Ｓ 리드롤은 메인 모터를 거쳐 지원으로서 명부가 운전되지 않는 곳 타이밍 벨트 까지 요홈되고 주도적인 패턴입니다.

둘다 Ｓ 리드롤과 배킹 롤은 PU가 커버되었다는 것 입니다. PU 커버의 옳은 견고성을 선택함으로써 어떠한 컬러 / 이미지화도 보여주지 않고 이 기관총에 대한 CFB 용지를 길게 베는 것은 가능합니다.

배킹 롤의 지름은 270 밀리미터입니다.

배킹 롤은 충돌 덮인 라이더 롤을 갖추고 있습니다. 라이더 롤의 기능은 기계 중지 또는 스레딩 동안 용지 리드를 제자리에 고정하고 더 좋은 스레딩을 용이하게 하는 것 입니다. 명부는 공기압실린더에 의해 로딩됩니다.

4) 슬리팅 나이프
이러한 성분은 상단과 바닥 나이프 샤프트, 구동 맞물림, 장치에서 설정하는 매뉴얼 나이프, 위와 하부 나이프를 포함합니다.

최고 나이프 샤프트는 위와 하부 나이프를 종사하기 위한 매뉴얼 나이프 세팅 장치에 의해 축방향으로 미세 조절될 수 있습니다. 상부 나이프에 쓸 소재는 고속강이고 공구강이 하부 나이프를 위해 입니다. 5 PC 각각의 위와 하부 나이프가 포함됩니다.

5) 메인 모터는 계속 코요 부호기를 설치하는 인버터 통제된 3상교류전동기 (11kW-6P) 이고 인버터가 야스카와 일본에서 왔습니다. 메인 모터는 타이밍 벨트를 통해 주요 리드롤을 운전합니다.

6) (운전된 모든 명부 또는 비 주도 롤 또는 덮인 명부가) 다이나믹하게 인 충돌은 시험되는 것으로 균형을 이룹니다.

7) 흡입 송풍기, 송풍기용전동기에 의한 정비 이동 :3 KW

3. 되감기 부분
1) 다시 감는 것 :
꾸불꾸불한 용어에서, 되감기 샤프트가 운전되면 와인딩은 센터 되감기로 불립니다. 다시 감은 페이퍼 롤이 기관총 롤러와 접촉하고 와인딩이 마찰력을 통해 이루어지면 그것은 표면 권취입니다.

제안된 중심 표면 슬리터 리와인더에 센터 되감기와 중심 표면 되감기 기술을 둘다 적용하는 것은 가능합니다.

2) 되감기 샤프트 : 3 " 수입된 통풍 수직갱, 2 PC, 최대 부하는 통풍 수갱마다 1500 킬로그램입니다.

3) 되감기 모터 (18.5KW-6P) : 코요 부호기, 야스카와 인버터, 각각 되감기 샤프트와 2 인버터 통제된 3상교류전동기는 그것의 자체 모터에 의해 타이밍 벨트에서 쫓겨납니다.

기계 롤러와 다시 감은 페이퍼 롤 사이의 접촉 압력은 주가 수익률 비례 제어 밸브에 의하여 제어됩니다. 권취 장력은 통제된 테이프녹화자이고 덧붙여 접촉 압력이 비례하여 제어되고, 다시 감은 페이퍼 롤 지름에 상관없이 끊임없이 계속되어 유지될 수 있습니다.

4) 길이 계수
되감기 길이가 가치에서 설정하기 위해 접근하고 있을 때, 기계는 세트 길이에서 느리게 하고 자동적으로 멈출 것입니다. 릴 직경은 산정되고 스크린에 디스플레이됩니다.

5) 프린팅 요구 사항을 충족시키기 위한 다른 페이퍼 그레이드 동안 다른 테이프녹화자 요인.

6) 리와인드 롤을 안정시키기 위한 되감기 샤프트 안정화 브레이크.

7) 레볼운트 페이퍼 롤은 고객에 의해 공급될 천장 주행용 기중기에 의해 되감기 스테이션으로부터 처분됩니다.

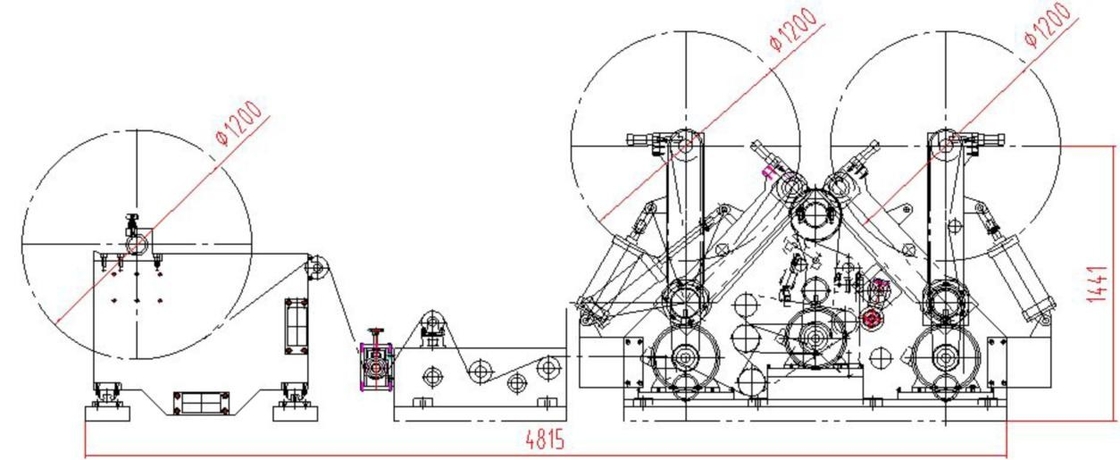

기술 데이터
